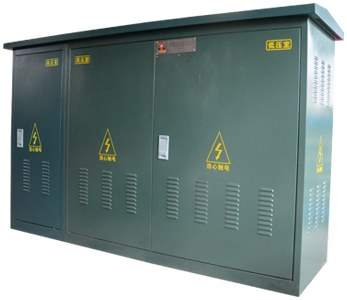

組合式電力變壓器

組合式變壓器首先由美國有關電氣公司開發。在美國叫基座式變壓器，英文名稱為Padmounted transformer，在國內也稱美式箱變。

   一、簡介

  美式變壓器的熔斷絲、多工位環網負荷開關、無勵磁調壓分接開關都作為變壓器的部件裝在變壓器油箱內，在油箱外很容易更換熔斷絲或操作負荷開關而改變變壓器的運行工況。高壓側由可以帶負荷插拔的肘形電纜輸入電能，油箱外另裝低壓出線倉，倉內有空間可按要求而加裝保護裝置與測量?jī)x表。所有帶電部位都在箱內，無裸露帶電部分。因?yàn)橹饕考荚谟拖鋬?nèi)，故我們稱它為組合式變壓器，而不稱它為箱式變電站。但組合式變壓器也具有箱式變電站的功能。高壓側裝有六個電纜插座，可使變壓器接入環網供電系統中，與柜式環網箱或電纜分支箱組成環網供電系統。所以，組合式變壓器、基座式變壓器，或簡稱的美式箱變都是指同一種產品，主體是變壓器，而不是變電站。

    二、特點

  1.全密封、結構緊湊、全絕緣、外形美觀、體積僅為箱式變電站（歐式箱變）的1/3左右。無須配電房，可直接安放在室內或室外，也可安放在街道兩旁和綠化帶內，可靠地保證了人身安全，既是供電設施，又可裝點環境。

    2.采用雙熔絲全范圍保護方式，大大降低了運行成本。

    3.可用于終端供電和環網供電，轉換十分方便，保證了供電的可靠和靈活性。

  4.10kV套管電纜頭可在200A負荷電流下多次插拔，在緊急情況下作負荷開關使用，并具有隔離開關的特點。

    5.采用國內9型、11型配電變壓器，損耗低，噪音低，使用壽命長。

    三 、應用范圍

   美式變壓器將傳統變壓器集中設計在箱式殼體中，具有體積小、重量輕、低噪聲、低損耗、高可靠性等特點，廣泛應用于住宅小區、商業中心、輕站、機場、廠礦、企業、醫院、學校等場所。
